Sensor metanu Laser BLV HEQ

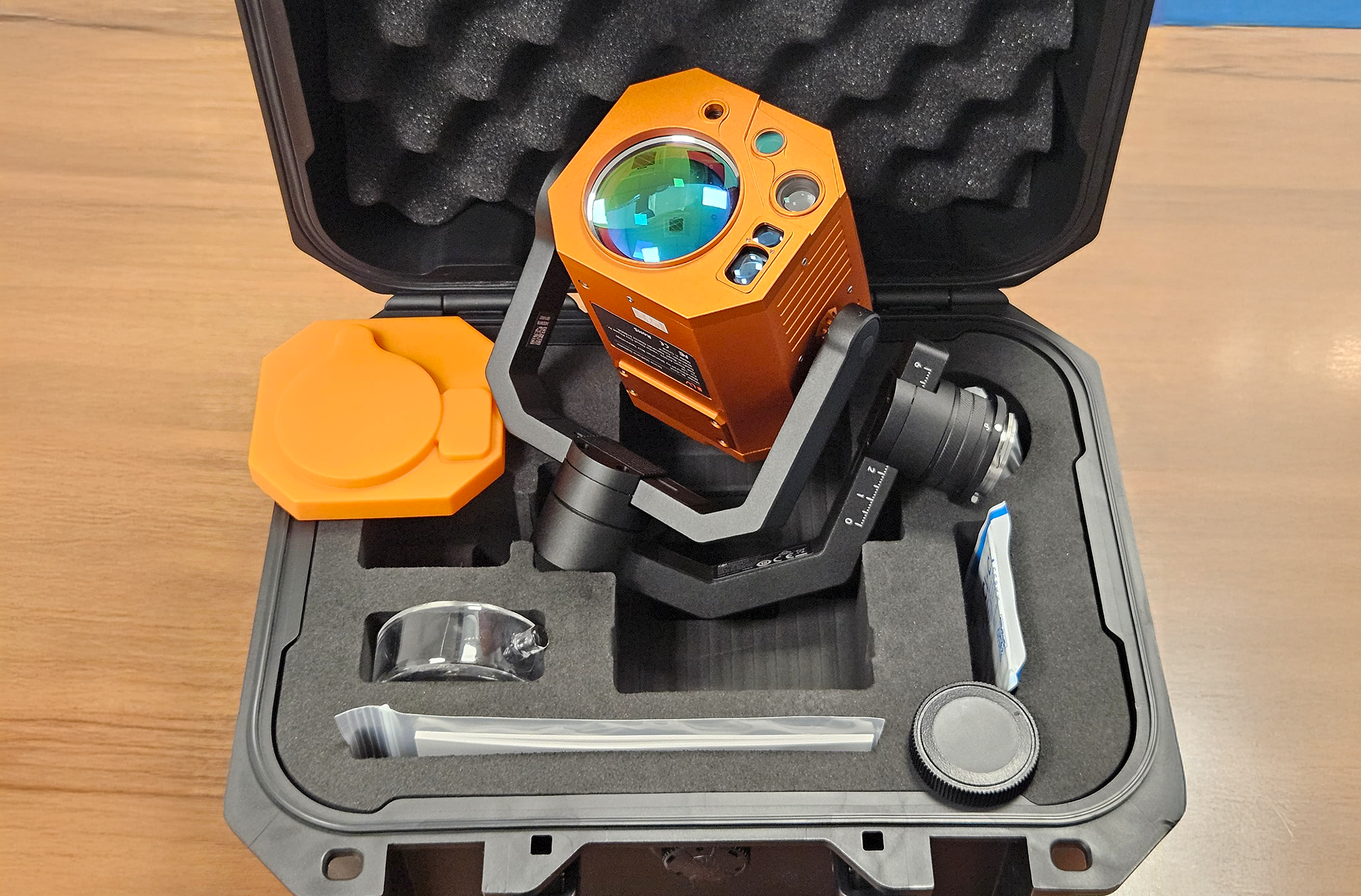

Czujnik optyczny HEQ Laser CH4 Sensor to ultralekki detektor gazu o wysokiej czułości. Działanie sensora oparte jest na spektroskopii absorpcyjnej (1650 nm) z przestrajalną diodą laserową (TDLAS).

Zastosowana technologia umożliwia szybką i dokładną identyfikację metanu z odległości do 300 m od źródła, a także detekcję gazu o niskim stężeniu, nawet < 5 ppm. Dzięki tym cechom, czujnik metanu BLV CH4 do drona pozwala na realizację precyzyjnych pomiarów w szybki i bezpieczny sposób.

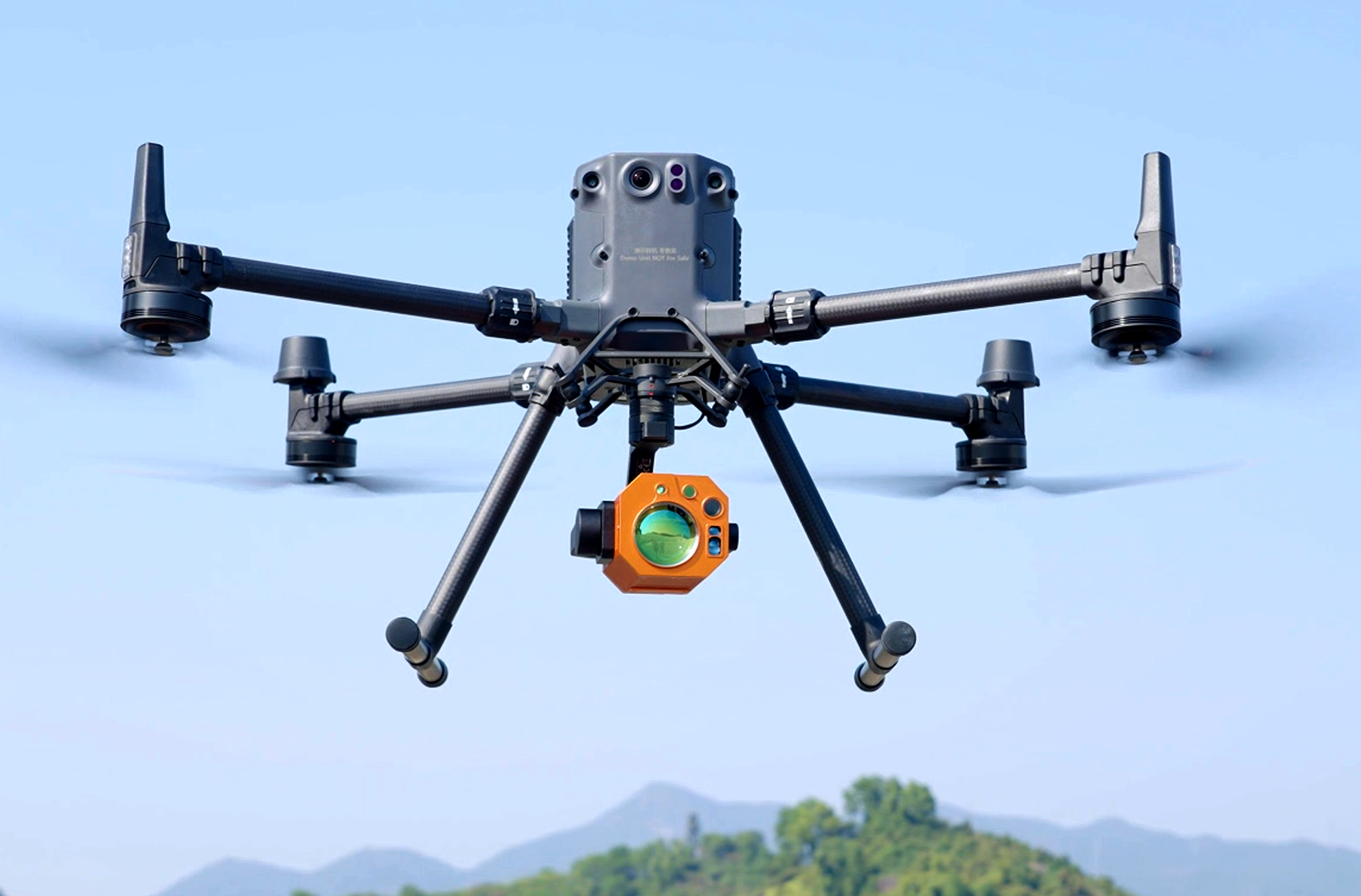

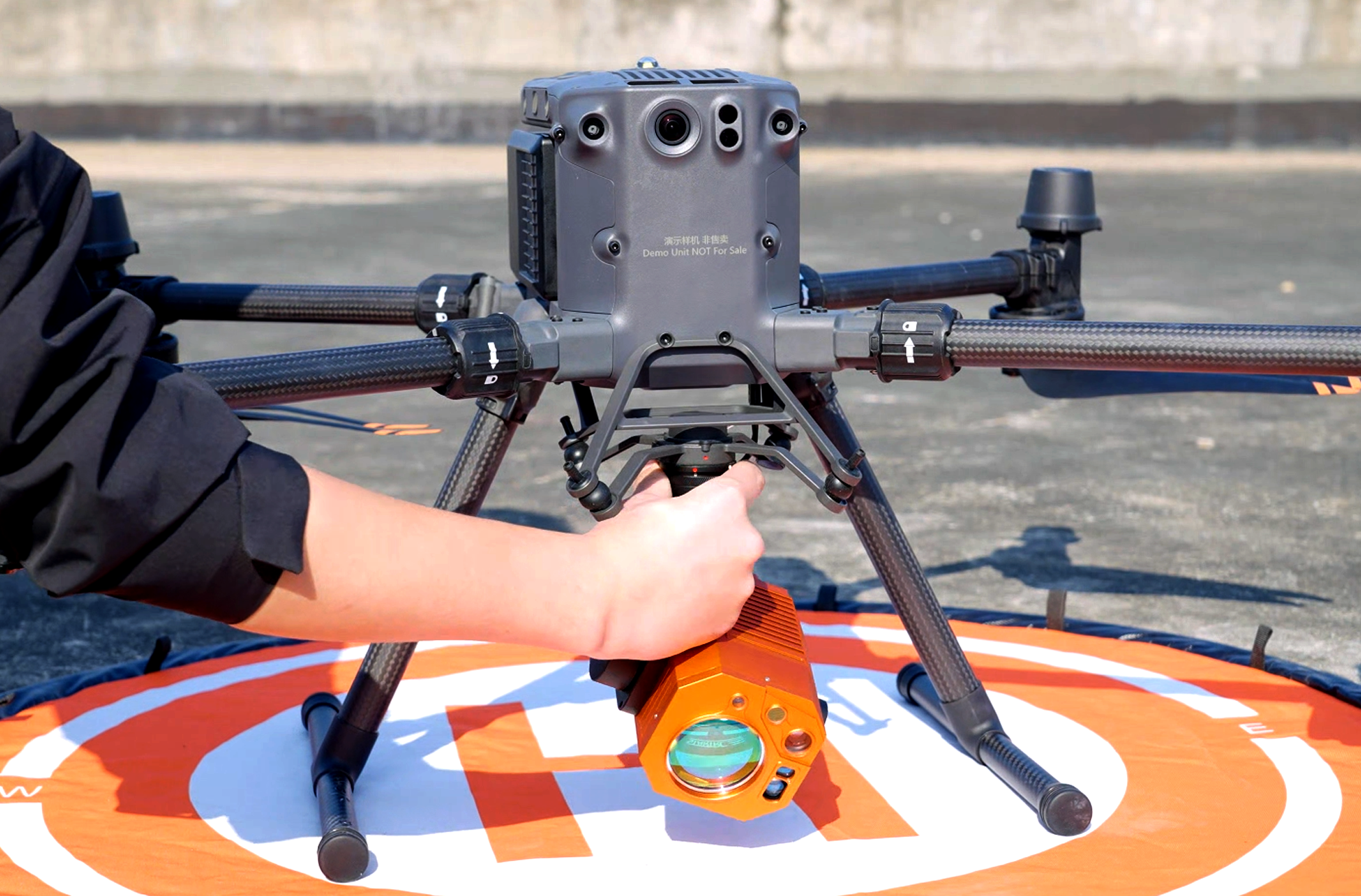

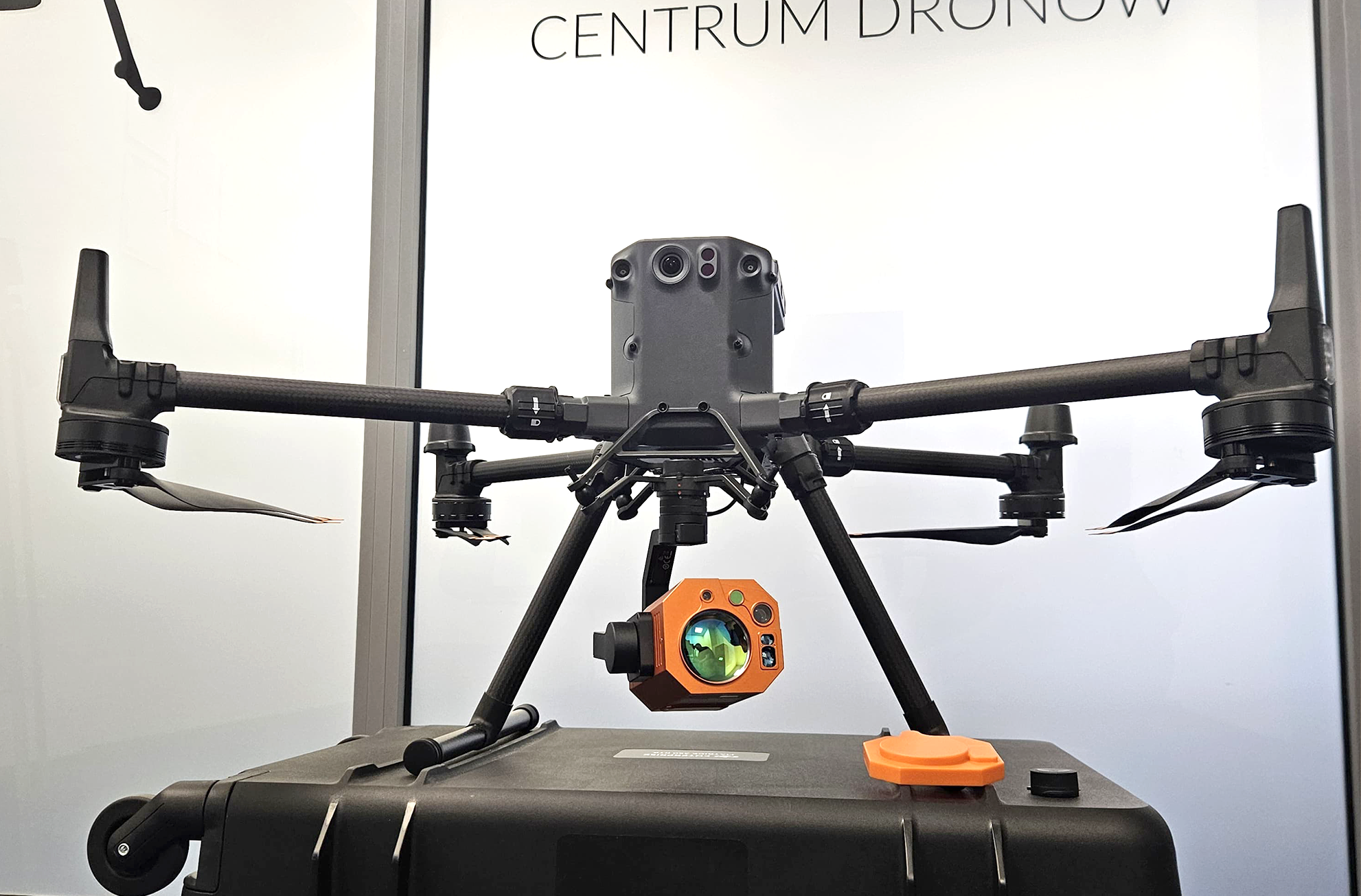

Zasilanie sensora przez moduł DJI SkyPort V2, co pozwala na jego integrację między innymi z platformami DJI Matrice 300 RTK i DJI Matrice 350 RTK oraz dwukierunkową komunikację. Dzięki zastosowaniu interfejsu PTZ (network interface), można przekazywać dane pomiarowe oraz obraz w czasie rzeczywistym do sieci.

Jak działa detektor metanu do drona – Laser HEQ PURWAY LASER CH4

Czujnik metanu BLV CH4 pozwala na pomiar stężenia metanu w czasie rzeczywistym z maksymalnej odległości do 300 m. Detektor gazu umożliwia wykrycie wycieku lub uwalniania się gazu.

Duży zasięg skanowania zapewnia bezpieczeństwo personelowi wykonującemu pomiary. Jest to istotne szczególnie w warunkach podwyższonej koncentracji węglowodoru w przygruntowej warstwie powietrza. Wysoka czułość umożliwia wykrywanie gazu nawet wówczas, gdy jego stężenie w przygruntowej warstwie powietrza wynosi 5 ppm.

Sensor metanu do drona pozwala na szybkie (0,1 s ) gromadzenie danych o stężeniu gazu. Dzięki temu, urządzenie umożliwia sprawne podejmowanie decyzji o działaniach prewencyjnych, a w przypadku wysokiego stężenia gazu – również ratowniczych.

Payload SDK (HEQ)

Głowica pomiarowa sensora metanu HEQ widoczna jest z poziomu oprogramowania pokładowego dzięki systemowi P-SDK. Co za tym idzie, pilot statku może korzystać z funkcji dostępnych w aplikacji DJI Pilot 2 do prowadzenia obserwacji stężenia (ppm) i przepływu metanu (ppm.m). W aplikacji DJI można prowadzić obserwacje na bieżąco (okno z wynikami pomiarów), lecz nie jest możliwe zapisywanie danych pomiarowych.

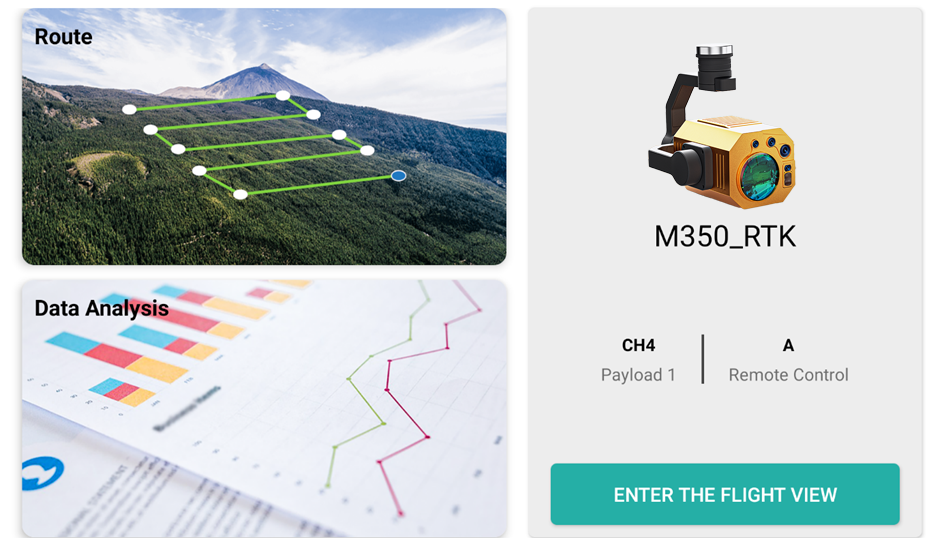

Aplikacja HEQ Captain do czujnika metanu BLV CH4

Aplikacja na urządzenia mobilne HEQ Captain (Android) pozwala na konfigurację laserowego detektora metanu zainstalowanego na statku bezzałogowym. Oprogramowanie umożliwia akwizycję danych zarówno w trybie manualnym, jak również automatycznym.

Aplikacja HEQ Captain zaprojektowana przez SZ HEQ Intelligent Technology Ltd., zapisuje dane pomiarowe czujnika metanu BLV CH4 na karcie mSD. Dane zostają zapisane w niezabezpieczonym folderze plików o nazwie odpowiadającej dacie i godzinie wykonania pomiaru (pierwsza część nazwy) oraz numerze identyfikacyjnym serii (druga część nazwy) w formacie ”csv”.

Kompletna biblioteka zawiera dwie macierze danych: methane.csv oraz track.csv, jak również opcjonalnie zdjęcia RGB. W pierwszej macierzy znajdują się wszystkie wyniki pomiarów stężenia i przepływu, w drugiej współrzędne punktów pomiarowych WGS84 (X, Y, Z).

W trybie manualnym (Flight View) pilot wykonujący lot obserwuje na ekranie dane o stężeniu metanu w czasie rzeczywistym w postaci wykresu.

W trybie automatycznym (Route) planowanie misji odbywa się analogicznie jak w aplikacji DJI Pilot2. Konieczne jest bardzo dokładne zadeklarowanie pokrycia (SL offset) oraz wysokości lotu względem obiektu (zalecane < 90 m) oraz prędkości lotu.

Na ekranie głównym (zrzut poniżej) pilot obserwuje bieżące wyniki rejestracji (wykres w prawym górnym narożniku). Na ekranie głównym widoczne są sygnatury miejsc, w których zarejestrowano stężenie gazu powyżej zadeklarowanego progu (czerwone dymki). Do folderu misji trafia zestaw danych, który następnie jest formatowany do postaci zwięzłego raportu.

Zastosowanie sensora HEQ CH4

Czujnik metanu BLV CH4 pozwala na pomiar stężenia oraz przepływu metanu w czasie rzeczywistym. Sensor metanu do drona znajdzie zastosowanie w inspekcji infrastruktury krytycznej, monitorowaniu szczelności instalacji ciekłego gazu ziemnego, zbiorników magazynowych gazu, rurociągów gazowych, składowisk odpadów komunalnych, wysypisk śmieci, hałd górniczych, a także w inspekcjach magazynów biogazu.

Sensor HEQ CH4 sprawdzi się również w badaniach naukowych dotyczących gromadzenia się gazu powstającego w wyniku beztlenowego rozkładu materii organicznej w glebie.

Czujnik metanu BLV CH4 – najważniejsze cechy:

• Wykrywane gazy: metan oraz gazy zawierające metan
• Czułość sensora: 5 ppm.m
• Dystans wykrywania: 300 m
• Stopień zabezpieczenia: IP54
